Морские якоря для судов в Екатеринбурге

Судовые якоря представляют собой специальные устройства для удержания плавсредств на месте за счёт взаимодействия с грунтом. Их конструкция и материалы разработаны для обеспечения максимальной держащей силы при минимальном весе.

Основные технические параметры:

• Материал: Литые якоря из стали 35Л (предел прочности 500 МПа) или сварные конструкции из сталей 09Г2С (ударная вязкость 50 Дж/см² при -40°C).
• Вес: От 5 кг для маломерных судов до 15 тонн для крупных танкеров, с градацией по стандартному ряду.
• Держащая сила: Отношение силы удержания к весу якоря составляет 5-12 для разных типов грунтов (песок, ил, глина).
• Температурный диапазон: Работоспособность от -60°C до +60°C без потери механических свойств.
• Защитное покрытие: Горячее цинкование (толщина 80-120 мкм) или катодная защита для морской воды.

Интересный факт: Самый тяжелый судовой якорь весит 36 тонн и используется на авианосцах класса Nimitz.

Современные судовые якоря имеют сложную геометрию, разработанную для оптимального взаимодействия с различными типами грунтов. Их конструкция включает несколько ключевых элементов:

• Веретено: Основной стержень якоря, передающий усилие на корпус судна (изготавливается из кованых или катаных заготовок).
• Лапы: Рабочие элементы, заглубляющиеся в грунт (имеют специальный профиль для быстрого зацепления).
• Шток: Поперечный элемент у втяжных якорей, обеспечивающий правильное положение при падении на дно.
• Скоба: Усиленное соединение для якорной цепи (рассчитано на 300% от рабочей нагрузки).
• Заплечики: Опорные поверхности, ограничивающие поворот лап (термообработаны до твердости 35-40 HRC).

Формула расчета держащей силы якоря:

F = k × ρ × g × G

Где:
F - держащая сила (Н)
k - коэффициент держащей силы (5-12 в зависимости от типа якоря и грунта)
ρ - плотность воды (1025 кг/м³ для морской)
g - ускорение свободного падения (9,81 м/с²)
G - масса якоря (кг)

Разнообразие конструкций якорей обусловлено спецификой их применения на различных судах и условиях эксплуатации. Основные типы:

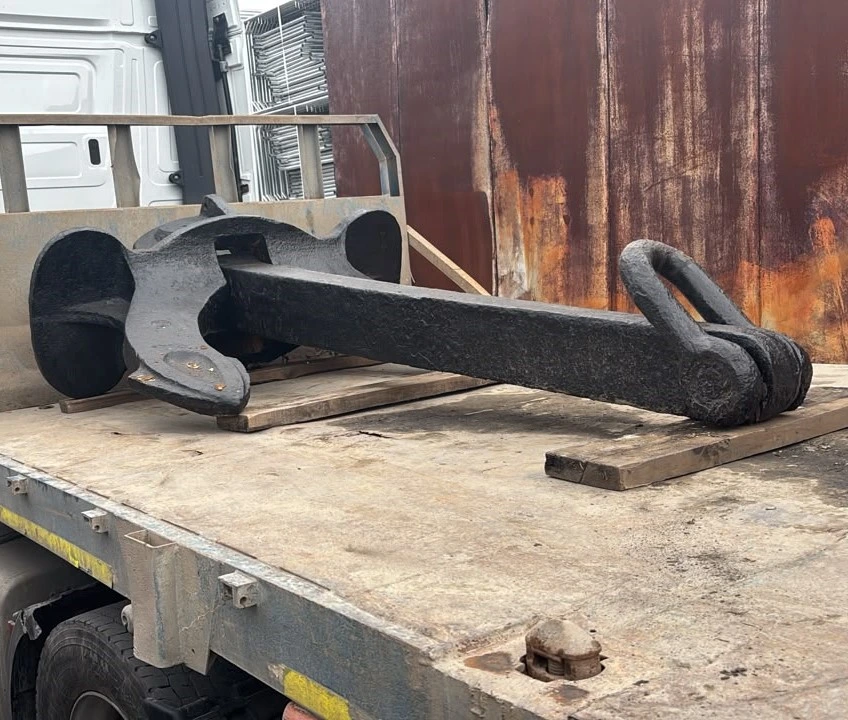

• Якорь Холла: Втяжной якорь с поворотными лапами для торговых судов (быстро забирает грунт, но держащая сила средняя).
• Якорь Матросова: Универсальный якорь с плоскими лапами для речных и маломерных судов (высокая держащая сила на илистых грунтах).
• Якорь Дэнфорта: Якорь с длинными острыми лапами для песчаных грунтов (рекордная держащая сила до 12×веса).
• Якорь Адмиралтейский: Классическая конструкция с штоком для особо тяжелых условий (используется на спасательных судах).
• Грибовидный якорь: Для постоянной швартовки буев и платформ (работает за счет массы и формы).

Интересный факт: Якорь Матросова был разработан в СССР в 1946 году и до сих пор считается одним из самых надежных для внутренних водных путей.

Изготовление судовых якорей включает несколько критически важных этапов, каждый из которых контролируется в соответствии с международными стандартами:

• Литьё: В песчано-глинистые формы с последующей термообработкой (нормализация при 880-900°C).
• Механическая обработка: Фрезерование посадочных мест с допуском ±0,1 мм.
• Сварка: Автоматическая под флюсом электродами Св-08Г2С для ответственных швов.
• Контроль: Ультразвуковая дефектоскопия, измерение твердости, испытание на разрыв.
• Защита: Горячее цинкование в ваннах при 450°C или катодная защита для морской воды.

Формула расчета веса якоря по классификации Регистра:

G = k × (B × H)^2/3

Где:
G - вес якоря (кг)
B - ширина судна (м)
H - высота борта до верхней палубы (м)
k - коэффициент (0,5-1,2 в зависимости от класса судна)

Интересный факт: Каждый якорь для морских судов проходит испытания на специальном полигоне с различными типами грунтов.

Как правильно выбрать якорь для судна?

Выбор якоря осуществляется по Правилам классификационных обществ (РМРС, Lloyd's Register) в зависимости от длины и массы судна. Основные параметры - держащая сила, соответствующая водоизмещению, и вес, обеспечивающий надежное сцепление с грунтом. Для маломерных судов используют упрощенные расчеты (1 кг якоря на 1 м длины судна), для крупных - сложные формулы с учетом парусности и течений. Важно учитывать типичные грунты в районе плавания - для илистых лучше подходят якоря Матросова, для песчаных - Дэнфорта.

Как проверить качество якоря перед покупкой?

Качественный якорь должен иметь маркировку завода-изготовителя, сертификат соответствия и клеймо классификационного общества. Визуально проверяют отсутствие раковин, трещин и других дефектов литья. Все подвижные части должны двигаться без заеданий. Сварные швы - ровные, без подрезов и пор. Защитное покрытие должно быть равномерным, без отслоений. Рекомендуется запросить протоколы механических испытаний и результаты ультразвукового контроля.

Какой срок службы у судового якоря?

Средний срок службы стального якоря при правильной эксплуатации составляет 10-15 лет. Факторы, влияющие на долговечность: регулярная проверка состояния, своевременное обновление защитного покрытия, правильное хранение в межнавигационный период. Якоря, эксплуатируемые в тропических морях, требуют более частой инспекции из-за агрессивной среды. При появлении коррозии, превышающей 10% сечения элементов, якорь подлежит замене. Современные якоря из специальных сталей с улучшенным покрытием служат до 20 лет.

Как правильно хранить якорь на судне?

Якорь должен храниться в клюзе, надежно закрепленным стопорами. Цепь или канат - аккуратно уложенными в цепной ящик с системой вентиляции. После каждого использования в соленой воде якорь необходимо промывать пресной водой и просушивать. В межнавигационный период рекомендуется консервация ингибированными составами. Запрещается хранить якорь на открытой палубе без защиты от осадков. Особое внимание уделяют подвижным соединениям - их смазывают морозостойкой смазкой.

Какие инновации применяются в современных якорях?

Современные якоря оснащаются датчиками нагрузки и положения, интегрированными в конструкцию. Разрабатываются новые формы лап с улучшенными характеристиками зацепа (например, якоря типа "Ролл" с вращающимися элементами). Применяются композитные материалы для уменьшения веса без потери прочности. Для арктического судоходства создают якоря из специальных сталей, сохраняющих вязкость при -60°C. Ведутся исследования по созданию "умных" якорей с автоматической регулировкой положения на грунте в зависимости от изменения нагрузки.

Интересный факт: Самый древний якорь, найденный археологами, датируется III тысячелетием до н.э. и представляет собой камень с отверстием.
